EMC Testi: Elektromanyetik Uyumluluğun Teknik Olarak Doğrulanması
EMC testi, elektrikli veya elektronik bir ürünün çevresine kabul edilemez seviyede elektromanyetik parazit yayıp yaymadığını ve bulunduğu elektromanyetik ortamdan etkilenmeden çalışıp çalışamadığını belirleyen teknik test sürecidir.

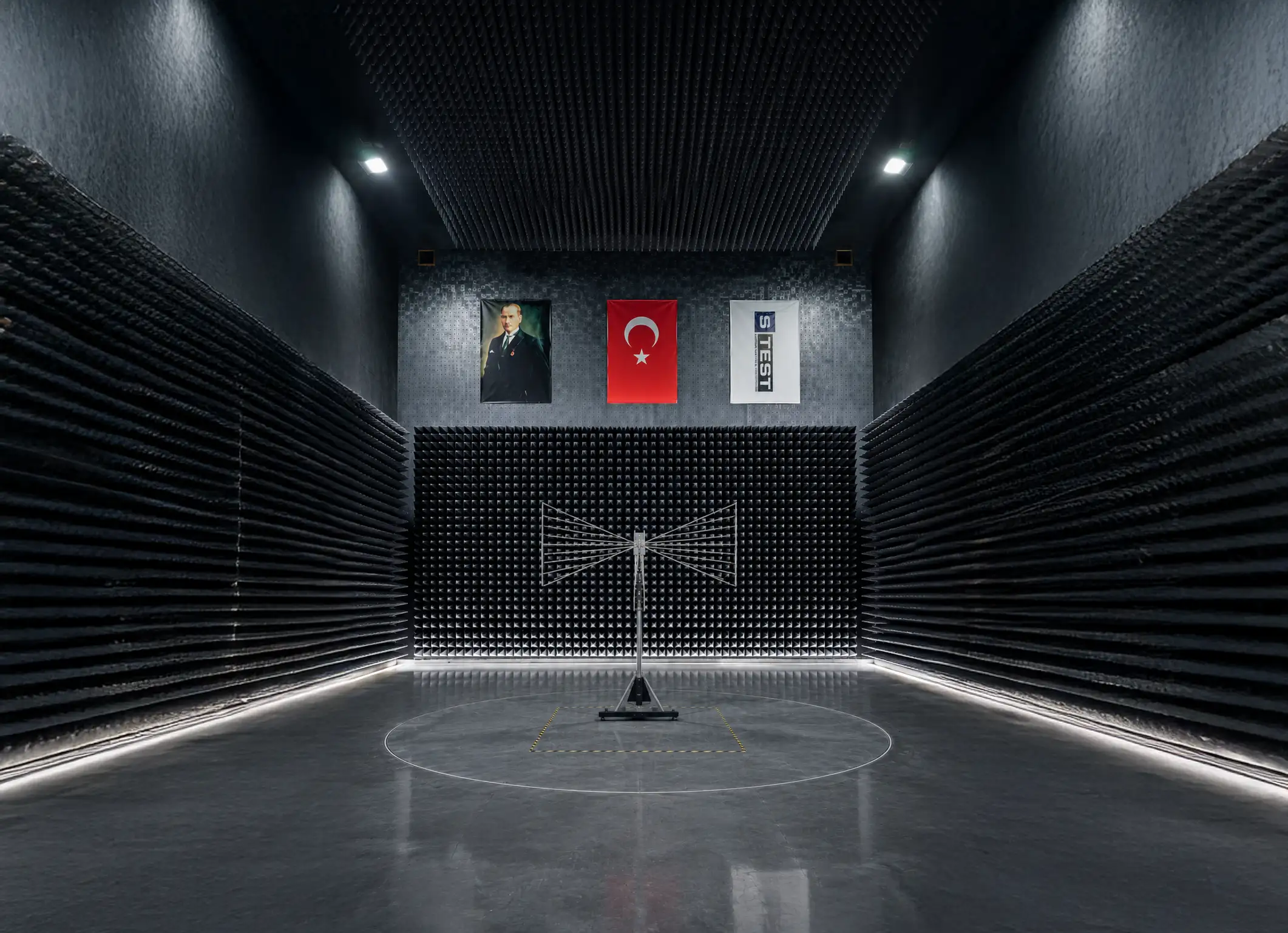

EMC Testi Nedir?
EMC testi, bir cihazın elektromanyetik ortam içerisinde başka cihazların çalışmasını bozmayacak ve dış elektromanyetik etkiler karşısında kendi işlevini sürdürebilecek şekilde çalıştığını değerlendiren testlerin genel adıdır.
EMC, İngilizce Electromagnetic Compatibility ifadesinin kısaltmasıdır ve Türkçede elektromanyetik uyumluluk anlamına gelir. Elektrikle çalışan cihazlar; devreleri, kabloları, anahtarlama elemanları, işlemcileri, motorları, haberleşme modülleri ve güç kaynakları üzerinden elektromanyetik enerji oluşturabilir.
Bu enerji belirli sınırların üzerine çıktığında yakındaki elektronik sistemlerde performans kaybına, veri bozulmasına, haberleşme kesintisine, kontrol hatasına veya beklenmeyen çalışmalara yol açabilir.
Ürünün kendisi de elektrostatik boşalma, radyo frekans alanı, hızlı geçici rejim, ani gerilim yükselmesi veya iletken hatlardan gelen parazitlerden etkilenebilir.
EMC testi; elektrikli ve elektronik ürünlerin çevresini elektromanyetik olarak olumsuz etkilemeden ve çevredeki elektromanyetik parazitlerden kabul edilemez ölçüde etkilenmeden çalışabildiğini doğrulamak amacıyla yapılan ölçüm ve deneylerdir.
EMC Testi Neden Yapılır?
EMC testi, elektromanyetik kaynaklı riskleri belirlemek, tasarım performansını doğrulamak ve ürünün hedef pazardaki teknik gerekliliklere uygunluğunu değerlendirmek amacıyla yapılır.
Elektromanyetik Paraziti Sınırlandırmak
Ürünün güç, sinyal, haberleşme ve muhafaza yapısı üzerinden oluşturduğu elektromanyetik yayılım seviyeleri ölçülür.
Fonksiyonel Dayanımı Doğrulamak
Cihazın elektromanyetik alanlar ve elektriksel geçici olaylar altında görevini sürdürebilme kapasitesi değerlendirilir.
Tasarım Hatalarını Belirlemek
Filtreleme, ekranlama, kablolama, topraklama ve baskı devre tasarımındaki zayıflıklar seri üretim öncesinde tespit edilir.
Teknik Dosyayı Desteklemek
Sonuçlar, ürünün ilgili teknik gerekliliklere göre değerlendirilmesinde kullanılabilecek kanıtları oluşturur.
Saha Arızalarını Azaltmak
Haberleşme kesintileri, resetlenmeler ve kontrol hataları gibi olası sorunlar ürün sahaya çıkmadan önce değerlendirilebilir.
Ürün Güvenilirliğini Artırmak
Elektromanyetik açıdan dayanıklı tasarım, ürünün farklı cihazlarla aynı ortamda daha kararlı çalışmasına katkı sağlar.
STEST EMC Testleri Nelerdir?
EMC testleri genel olarak emisyon ve bağışıklık testleri olmak üzere iki ana gruba ayrılır. Uygulanacak testler ürünün kullanım amacı, bağlantıları, çalışma ortamı ve ilgili standarda göre belirlenir.
Emisyon Testleri
Emisyon testleri, cihazın çevresine yaydığı elektromanyetik enerjinin belirlenen limitler içerisinde olup olmadığını değerlendirmek için yapılır.
- İletken yoluyla emisyon testi
- Işıma yoluyla emisyon testi
- Harmonik akım testleri
- Gerilim dalgalanmaları ve flicker testleri
Bağışıklık Testleri
Bağışıklık testleri, ürünün dışarıdan uygulanan elektromanyetik ve elektriksel etkilere karşı performansını değerlendirir.
- Elektrostatik deşarj testi
- Elektriksel hızlı geçici rejim testi
- Ani yükselme bağışıklık testi
- RF ve manyetik alan bağışıklık testleri
İletken Yoluyla Emisyon Testi
Ürünün enerji, güç veya bağlantı hatları üzerinden diğer sistemlere ilettiği elektromanyetik parazit seviyesi ölçülür. Sonuçlar ilgili standardın sınır değerleriyle karşılaştırılır.
Emisyon TestiIşıma Yoluyla Emisyon Testi
Ürünün muhafazası, elektronik devreleri ve bağlı kabloları üzerinden çevresine yaydığı elektromanyetik enerji seviyesi kontrollü test ortamında ölçülür.
Emisyon TestiHarmonik Akım Testi
Cihazın elektrik şebekesinden çektiği akımın dalga şeklinde oluşturduğu harmonik bileşenler ölçülür ve ilgili limitlerle karşılaştırılır.
Güç Kalitesi TestiGerilim Dalgalanması ve Flicker Testi
Ürünün çalışması sırasında şebeke geriliminde oluşturduğu değişimler ve aydınlatma sistemlerinde titreşim etkisine yol açabilecek dalgalanmalar değerlendirilir.
Güç Kalitesi TestiElektrostatik Deşarj Testi
İnsan teması veya çevresel yük birikimi sonucunda oluşabilecek elektrostatik boşalmalar, ürünün erişilebilir yüzeylerine ve yakın bölgelerine uygulanır.
Bağışıklık TestiElektriksel Hızlı Geçici Rejim Testi
Anahtarlama olayları ve endüktif yüklerden kaynaklanabilecek kısa süreli, hızlı elektriksel darbelerin güç ve sinyal hatları üzerindeki etkileri değerlendirilir.
EFT / Burst TestiAni Yükselme Bağışıklık Testi
Anahtarlama olayları veya yıldırım kaynaklı etkileri temsil eden yüksek enerjili gerilim darbeleri uygulanarak ürünün dayanımı ve fonksiyonel davranışı incelenir.
Surge TestiIşıma Yoluyla Bağışıklık Testi
Ürün kontrollü radyo frekans elektromanyetik alanına maruz bırakılır. Fonksiyon kaybı, resetlenme, hata veya performans değişimi oluşup oluşmadığı izlenir.
RF Bağışıklık Testiİletken Yoluyla Bağışıklık Testi
Güç ve sinyal kabloları üzerinden ürüne ulaşabilecek radyo frekans parazitlerine karşı cihazın çalışma kararlılığı ve fonksiyonel performansı değerlendirilir.
RF Bağışıklık TestiManyetik Alan Dayanımı Testi
Ürün, güç frekanslı veya ilgili standarda göre tanımlanan manyetik alanlara maruz bırakılarak fonksiyonlarını sürdürme yeteneği açısından değerlendirilir.
Manyetik Alan BağışıklığıEMC Testi Nasıl Yapılır?
Doğru sonuç için ürünün kapsamı, çalışma modu, bağlantı düzeni, performans kriterleri ve uygulanacak standart test öncesinde tanımlanmalıdır.
Ürün Analizi
Kullanım alanı, güç yapısı, portlar ve çalışma fonksiyonları incelenir.
Standart Seçimi
Ürün grubuna ve teknik şartnameye uygun standartlar belirlenir.
Test Kurulumu
Numune, kablolar ve yardımcı ekipmanlar standarda göre hazırlanır.
Ölçüm ve İzleme
Testler uygulanır, cihaz fonksiyonları ve ölçüm değerleri kaydedilir.
Teknik Raporlama
Sonuçlar limitler ve kabul kriterleriyle karşılaştırılarak raporlanır.
Test Numunesi Nasıl Hazırlanır?
Test numunesinin seri üretim ürününü veya teknik olarak temsil edilebilir son tasarımı yansıtması gerekir. Ürün test sırasında normal kullanımını temsil eden çalışma modlarında işletilmelidir.
Güç kabloları, haberleşme portları, sensörler, yükler, yardımcı cihazlar ve çevre birimleri test planında tanımlanmalıdır.
- Donanım ve yazılım sürümü belirlenmelidir.
- Kritik çalışma modları test planına eklenmelidir.
- Bağlı portlar ve kablo tipleri tanımlanmalıdır.
- Ürünün test sırasında nasıl izleneceği belirlenmelidir.
Kabul Kriterleri Neden Önceden Belirlenmelidir?
Bağışıklık testlerinde yalnızca cihazın kapanıp kapanmadığına bakılmaz. Performans kriterleri ürünün görevine ve ilgili standarda göre testten önce belirlenmelidir.
- Test sırasında fonksiyon kaybı oluşup oluşmadığı
- Geçici performans kaybının kendiliğinden düzelip düzelmediği
- Yeniden başlatma veya kullanıcı müdahalesi gerekip gerekmediği
- Veri, haberleşme ve kontrol fonksiyonlarının durumu
- Kalıcı bileşen arızası oluşup oluşmadığı
EMC Test Standartları Nasıl Belirlenir?
Standart seçimi; ürün grubu, kullanım ortamı, güç özellikleri, bağlantı portları, hedef pazar ve müşteri teknik şartnamelerine göre yapılır.
Bir multimedya cihazı, endüstriyel kontrol sistemi, otomotiv elektroniği, medikal cihaz veya askeri sistem aynı elektromanyetik koşullarda çalışmaz. Bu nedenle test seviyeleri, frekans aralıkları, ölçüm mesafeleri ve kabul kriterleri ürün grubuna göre değişebilir.
| Standart / Standart Serisi | Genel Kapsam | Değerlendirilen Alan |
|---|---|---|
| EN 55032 / CISPR 32 | Multimedya ekipmanları | Elektromanyetik emisyon gereklilikleri |
| EN 55035 / CISPR 35 | Multimedya ekipmanları | Elektromanyetik bağışıklık gereklilikleri |
| EN IEC 61000-6-1 | Konut ve ticari ortamlar | Genel bağışıklık gereklilikleri |
| EN IEC 61000-6-2 | Endüstriyel ortamlar | Genel bağışıklık gereklilikleri |
| EN IEC 61000-6-3 | Konut ve ticari ortamlar | Genel emisyon gereklilikleri |
| EN IEC 61000-6-4 | Endüstriyel ortamlar | Genel emisyon gereklilikleri |
| EN 61000-4 serisi | Temel EMC deney ve ölçüm metotları | ESD, RF alanı, EFT, surge, iletilen RF ve diğer bağışıklık testleri |
| CISPR 25 | Araç içi elektronik bileşenler | Radyo bozulma karakteristikleri |
| ISO 11452 serisi | Karayolu taşıtları elektronik bileşenleri | Elektromanyetik bağışıklık deneyleri |
| MIL-STD-461 | Askeri ekipman ve alt sistemler | Emisyon ve duyarlılık gereklilikleri |
EMC Testi Hangi Sektörlerde Uygulanır?
Elektriksel veya elektronik fonksiyona sahip çok sayıda ürün, kullanım amacı ve çalışma ortamına göre elektromanyetik uyumluluk değerlendirmesine ihtiyaç duyabilir.
Savunma Sanayi
Askeri elektronik, haberleşme, kontrol, güç ve görev kritik sistemler.
Otomotiv
Araç elektroniği, sensörler, kontrol üniteleri ve güç modülleri.
Endüstriyel Elektronik
Otomasyon ekipmanları, sürücüler, makineler ve kontrol panoları.
Medikal Cihazlar
Elektronik medikal sistemler ve hasta çevresinde çalışan ekipmanlar.
Bilgi Teknolojileri
Bilgisayarlar, ağ cihazları, sunucular ve multimedya ürünleri.
Telekomünikasyon
Haberleşme ekipmanları, RF modülleri ve veri iletişim cihazları.
Tüketici Elektroniği
Ev aletleri, akıllı cihazlar, ses ve görüntü sistemleri.
Raylı Sistemler
Tren elektroniği, sinyalizasyon ve araç üstü kontrol sistemleri.
Bir Ürün EMC Testinden Neden Geçemez?
EMC testi sırasında sınırların aşılması veya ürün fonksiyonlarında kabul edilemez değişiklik oluşması, çoğu zaman sistem düzeyindeki tasarım kararlarından kaynaklanır.
Baskı devre yerleşimi, güç kaynakları, kablo güzergâhları, muhafaza açıklıkları, filtre bileşenleri ve topraklama yöntemi elektromanyetik performansı doğrudan etkiler.
- Yetersiz filtreleme veya yanlış filtre yerleşimi
- Uygun olmayan PCB ve toprak düzlemi tasarımı
- Uzun veya ekranlaması yetersiz kablolar
- Muhafazada elektromanyetik sızıntıya yol açan açıklıklar
- Yüksek hızlı sinyal hatlarında hatalı yönlendirme
- Topraklama bağlantılarındaki süreksizlikler
Test Başarısızlığında Ne Yapılır?
Öncelikle başarısızlığın hangi frekansta, hangi portta, hangi çalışma modunda ve hangi test seviyesinde ortaya çıktığı belirlenir.
Sorunun kaynağı belirlendikten sonra filtreleme, ekranlama, kablo düzeni, muhafaza bağlantısı, devre yerleşimi veya yazılım davranışı üzerinde düzeltmeler yapılabilir.
Doğru Yaklaşım
- Başarısızlık frekansını ve test koşulunu kaydetmek
- Parazit kaynağı ile yayılım yolunu ayırmak
- Düzeltmeleri ölçüm sonucuna göre uygulamak
- Değişiklik sonrası doğrulama testini tekrarlamak
EMC Test Raporunda Hangi Bilgiler Bulunur?
EMC test raporu yalnızca geçti veya kaldı sonucundan oluşmaz. Numune, yöntem, kurulum, ölçüm ve değerlendirme bilgileri teknik olarak dokümante edilir.
Ürün Tanımlaması
Model, seri numarası, donanım ve yazılım sürümü bilgileri.
Uygulanan Standart
Test metodu, frekans aralığı, seviye ve limit bilgileri.
Test Konfigürasyonu
Numune yerleşimi, kablolar, yardımcı ekipmanlar ve çalışma modu.
Ölçüm Altyapısı
Kullanılan cihazlar, antenler, problar ve test sistemleri.
Ölçüm ve Gözlemler
Grafikler, değerler, limit karşılaştırmaları ve gözlemler.
Teknik Sonuç
Sonuçların kabul kriterleri açısından değerlendirilmesi.
EMC Test Laboratuvarı Seçerken Nelere Bakılmalıdır?
EMC test laboratuvarı seçiminde yalnızca test cihazlarının bulunması yeterli değildir. İlgili ürün grubundaki teknik deneyim, uygulanacak metodun kapsamı, test altyapısı, ölçüm izlenebilirliği ve raporlama yetkinliği birlikte değerlendirilmelidir.
Laboratuvarın TS EN ISO/IEC 17025 kapsamında akredite olması önemli bir teknik yeterlilik göstergesidir. Uygulanacak test metodunun güncel akreditasyon kapsamında yer alıp almadığı da kontrol edilmelidir.
Test öncesinde ürünün teknik özellikleri, port yapısı, güç gereksinimleri, çalışma modları ve hedeflenen standart laboratuvarla paylaşılmalıdır.
EMC Testi Ne Zaman Yapılmalıdır?
EMC gerekliliklerinin ürün geliştirme sürecinin erken aşamalarında ele alınması, tasarım değişikliklerinin daha hızlı ve daha düşük maliyetle yapılmasına yardımcı olur.
Tasarım Aşaması
PCB, muhafaza, güç mimarisi ve filtreleme kararları EMC gerekliliklerine göre geliştirilir.
Prototip Aşaması
Kritik emisyon kaynakları ve bağışıklık zayıflıkları ön ölçümlerle araştırılır.
Tasarım Doğrulama
Nihai ürünü temsil eden numuneye tam EMC test planı uygulanır.
Tasarım Değişikliği
Güç kaynağı, PCB, muhafaza veya kablo değişikliklerinden sonra ilgili testler tekrarlanır.
Seri Üretim
Üretim değişikliklerinin doğrulanmış EMC performansını koruyup korumadığı takip edilir.
Saha Problemi
Elektromanyetik kaynaklı saha sorunlarında hedefli analiz ve doğrulama testleri yapılabilir.
Ürününüz İçin Doğru EMC Test Planını Birlikte Belirleyelim
Ürünün teknik özelliklerini, kullanım alanını ve hedeflenen standardı paylaşın. Test kapsamı ve numune hazırlığı hakkında teknik değerlendirme alın.
EMC Testi Hakkında Sıkça Sorulan Sorular
EMC testleri, standart seçimi, test süresi, raporlama ve ürün hazırlığı hakkında sık sorulan sorular.
EMC testi nedir?
EMC testi, elektronik ürünün çevresine kabul edilemez seviyede elektromanyetik parazit yayıp yaymadığını ve dış elektromanyetik etkiler altında fonksiyonlarını sürdürüp sürdüremediğini değerlendiren test sürecidir.
EMC neyin kısaltmasıdır?
EMC, Electromagnetic Compatibility ifadesinin kısaltmasıdır. Türkçede elektromanyetik uyumluluk anlamına gelir.
EMI ile EMC arasındaki fark nedir?
EMI elektromanyetik girişim veya paraziti ifade eder. EMC ise ürünün elektromanyetik paraziti sınırlandırması ve dış etkiler altında çalışabilmesiyle ilgili daha geniş uyumluluk kavramıdır.
EMC testleri kaça ayrılır?
EMC testleri temel olarak emisyon ve bağışıklık testleri şeklinde iki ana gruba ayrılır.
STEST hangi EMC testlerini gerçekleştirir?
STEST kapsamında iletken ve ışıma yoluyla emisyon, harmonik akım, flicker, elektrostatik deşarj, EFT/Burst, surge, ışıma ve iletken yoluyla bağışıklık ile manyetik alan dayanımı testleri uygulanabilir.
EMC testi hangi ürünlere yapılır?
Savunma sistemleri, otomotiv elektroniği, endüstriyel ekipmanlar, medikal cihazlar, haberleşme ürünleri ve elektriksel veya elektronik fonksiyona sahip birçok ürüne uygulanabilir.
EMC testi nasıl yapılır?
Ürüne uygulanacak standart belirlenir, numune normal kullanımı temsil edecek şekilde hazırlanır, testler uygulanır ve sonuçlar ilgili limitlerle karşılaştırılarak raporlanır.
EMC testi ne kadar sürer?
Test süresi; uygulanacak test sayısı, standart, ürün portları, çalışma modları ve numune hazırlığına göre değişir.
EMC testi için kaç numune gerekir?
Numune sayısı ürün grubuna, test programına ve olası hasar riskine göre belirlenir.
EMC testinden geçemeyen ürüne ne olur?
Başarısızlığın oluştuğu test koşulu analiz edilir. Gerekli tasarım iyileştirmeleri yapıldıktan sonra ilgili test tekrarlanır.
EMC testi ile elektriksel güvenlik testi aynı mıdır?
Hayır. EMC testi elektromanyetik emisyon ve bağışıklığı, elektriksel güvenlik testleri ise elektrik çarpması, izolasyon ve benzeri güvenlik risklerini değerlendirir.
EMC testi için hangi standart uygulanır?
Standart; ürün türüne, kullanım ortamına, hedef pazara ve teknik şartnameye göre belirlenir.
EMC test raporu sertifika yerine geçer mi?
Test raporu, test edilen numunenin belirtilen koşullardaki sonuçlarını gösterir. Certified süreci kapsamında gerekli diğer teknik dokümanların yerine otomatik olarak geçmez.
EMC testinden önce ön test yapılabilir mi?
Evet. Ön testler, kritik emisyon kaynaklarının ve bağışıklık zayıflıklarının tam test programından önce belirlenmesine yardımcı olabilir.
Akredite EMC laboratuvarı neden önemlidir?
Akreditasyon, laboratuvarın belirli metotlarda teknik yeterlilik, ölçüm izlenebilirliği ve kalite yönetimi açısından değerlendirildiğini gösterir.
