STEST

CS118/ESD TESTİ

Standart Kontrol ve Test Hizmetleri
STEST, bu kapsamda 2021 yılında TÜRKAK tarafından akredite edilmiştir.
TÜRKAK Akreditasyon Belgesi

TÜRKAK Onaylı Test ve Doğrulama

STEST, Türk Akreditasyon Kurumu (TÜRKAK) tarafından akredite edilmiş olup, test ve doğrulama faaliyetlerini ulusal ve uluslararası standartlara uygun şekilde, bağımsız ve yetkin olarak yürütmektedir.

TÜRKAK Onaylı Yetkin Laboratuvar Uluslararası Geçerlilik
MIL-STD-461 Kapsamında Elektrostatik Deşarj (ESD) Bağışıklık Doğrulaması

CS118/ESD – Elektrostatik Deşarj Testi

CS118 testi, MIL-STD-461 standardı kapsamında elektrikli ve elektronik ekipmanların elektrostatik deşarjlara (ESD) karşı bağışıklık seviyesini değerlendirmeyi amaçlar. Test, cihazların doğrudan temas veya yakın mesafeden kaynaklanan elektrostatik deşarjlara karşı dayanıklılığını ölçer ve platform üzerindeki diğer sistemlerle uyumlu çalışmasını güvence altına alır. Bu sayede ekipmanın görev sırasında kararlı çalışması sağlanır ve platform genelinde elektromanyetik uyumluluk desteklenir.

CS118 Testinin Amacı Hedef

  • Elektrostatik deşarjlara (ESD) karşı bağışıklık seviyesini değerlendirmek.
  • Doğrudan temas veya yakın mesafe kaynaklı ESD etkilerine karşı dayanıklılığı doğrulamak.
  • Görev sırasında kararlı çalışmayı ve platform genelinde EMC uyumluluğunu desteklemek.

CS118 Test Kapsamı Kapsam

  • Askeri platformlarda kullanılan ekipmanların ESD olaylarına karşı performansı değerlendirilir.
  • Testler, MIL-STD-461 E, F ve G revizyonlarında tanımlanan voltaj ve akım seviyelerine uygun olarak gerçekleştirilir.

CS118 Test Yöntemi Süreç

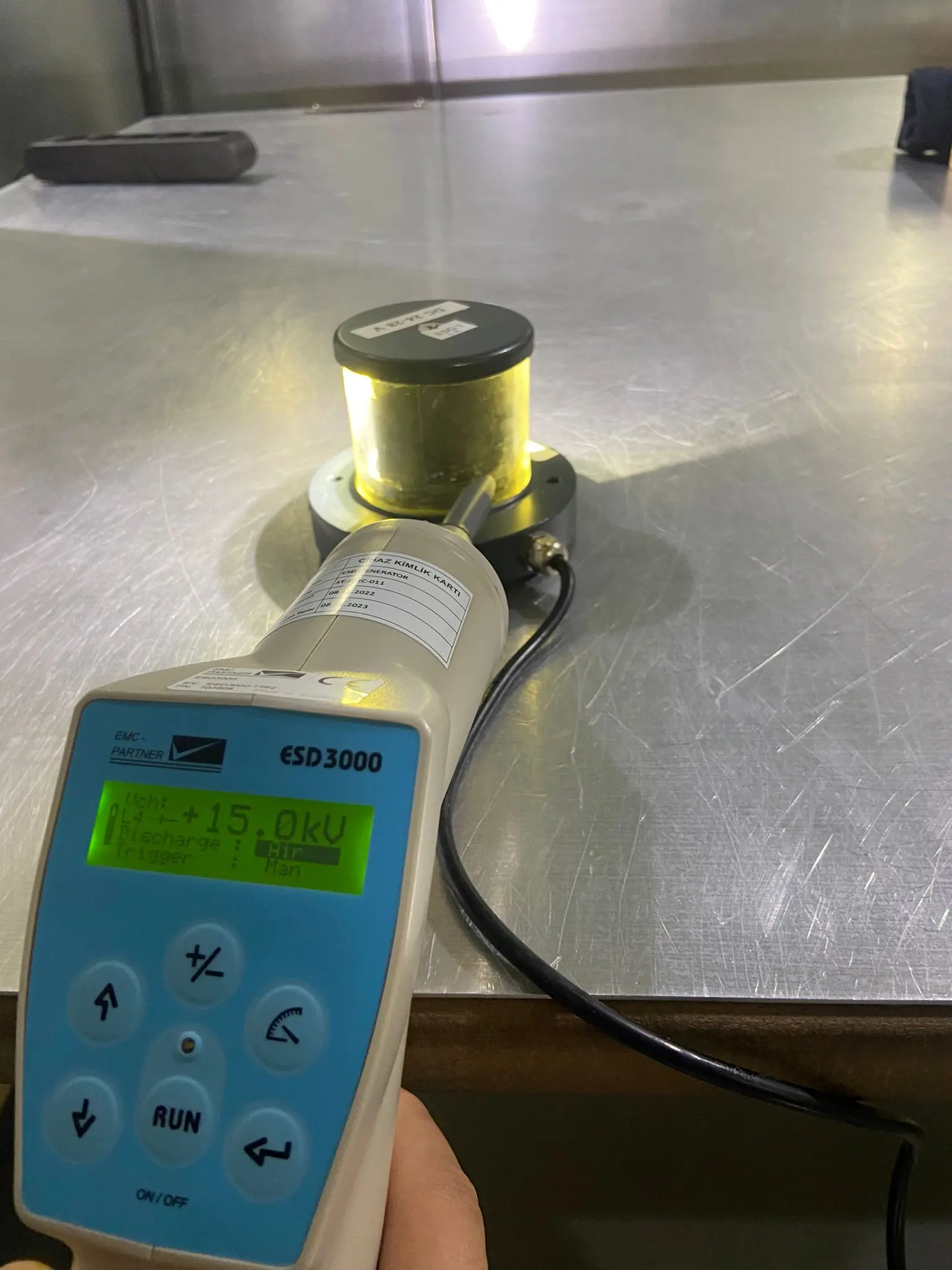

  • Cihaza belirlenen noktalar üzerinden veya yakın mesafeden kontrollü elektrostatik deşarjlar uygulanır.
  • Cihazın fonksiyonları gözlemlenir ve hatalar kaydedilir.
  • ESD olaylarına karşı cihazın dayanıklılığı değerlendirilir.

CS118 Test Hizmetlerimiz ve Altyapımız STEST

  • MIL-STD-461 E, F ve G kapsamında CS118 ESD testlerini, TS EN ISO/IEC 17025 standardına uygun olarak TÜRKAK tarafından akredite edilmiş laboratuvarımızda gerçekleştiriyoruz.
  • Testler, platform ve proje gereksinimlerine uygun konfigürasyonlarla ve standardın tanımladığı yöntemler esas alınarak yürütülür.
  • CS118 testleri, ekranlı odamızda askeri standartların gerektirdiği ölçüm koşulları sağlanarak uygulanır.

STEST olarak, MIL-STD-461 kapsamında CS118 elektrostatik deşarj (ESD) testlerini akredite altyapımızda, askeri standartların gerektirdiği ölçüm koşulları sağlanarak gerçekleştiriyoruz.

TEST RANDEVU TALEBİ OLUŞTUR
CS118-ESD – Elektrostatik Deşarj Testi

EMI/EMC Test Odaları Özellikleri

Teknik Özellik
Test Odası 1
Test Odası 2
Ölçü Birimi
En
6850
13000
mm
Boy
5900
10000
mm
Yükseklik
3800
9000
mm
Kapı Ölçüsü
1000×2000
4200×4750
mm
Döner Tabla Çapı
-
6
m
Döner Tabla Yük Taşıma Kapasitesi
-
70
ton
Yansıma
Yarı Yansımasız
Yarı Yansımasız
-
MIL-STD-461E Standardı
Önceki nesil EMC gereksinimleri. Eski sistemler ve karşılaştırmalar için kullanılır.
PDF İndir
MIL-STD-461F Standardı
Askeri ve havacılık sistemleri için EMC test metodolojilerini tanımlar.
PDF İndir
MIL-STD-461G Standardı
Elektromanyetik uyumluluk (EMC) için güncel askeri test gereksinimleri ve limitleri.
PDF İndir
